Ik wil de schakelaar vervangen door een bewegingssensor. Hoe sluit ik dat aan?

Wij hebben een normale schakelaar voor de lamp in het toilet. Deze heeft een zwarte en bruine draad.

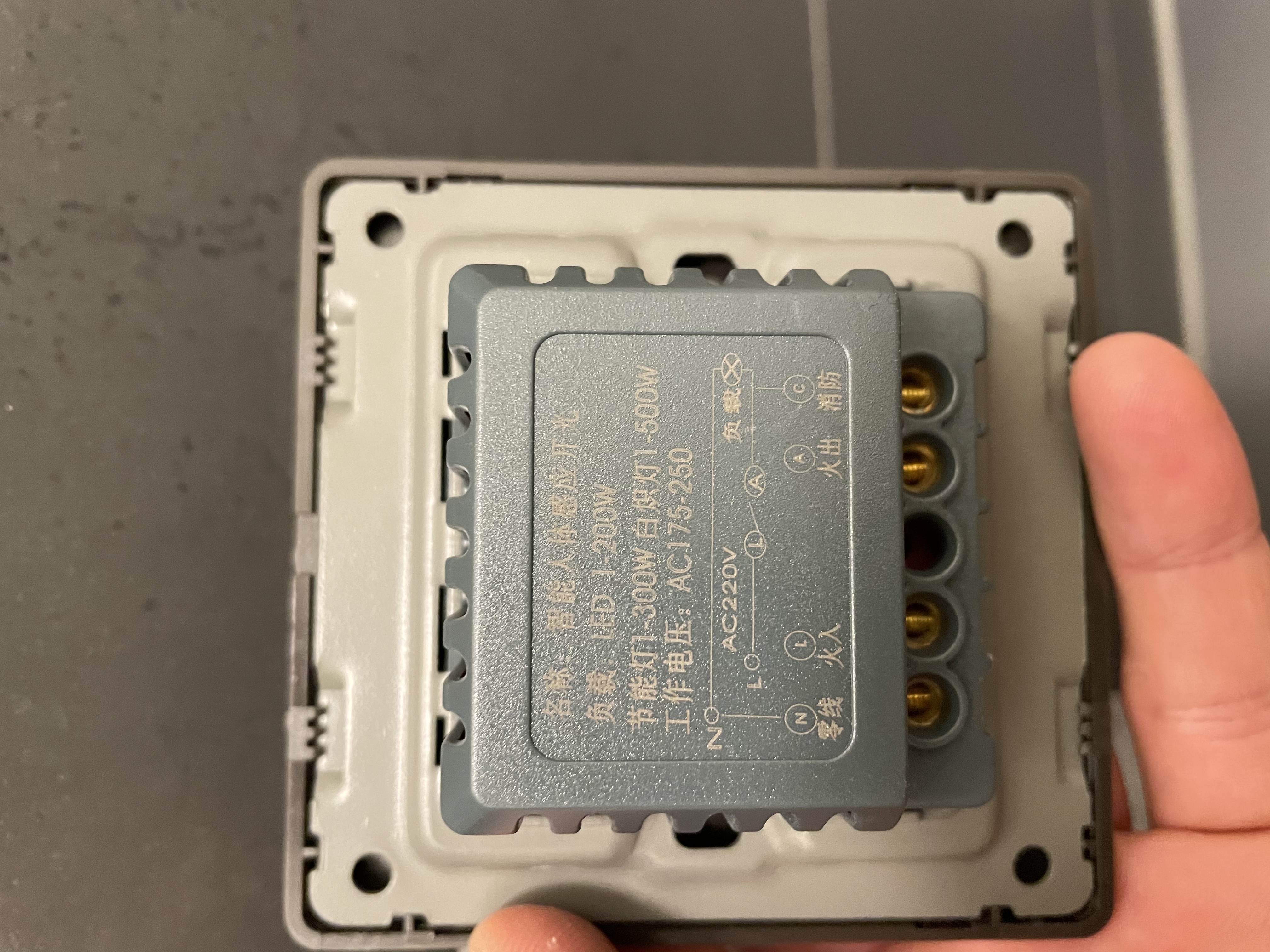

Ik wil de schakelaar vervangen voor een bewegingssensor. Deze heeft echter 4 aansluitingen. Ik heb het idee dat er een blauwe draad aangebracht dient te worden? En sluit ik dan Bruin aan op de L, zwart op de A, en blauw op de N?

Verwijderde gebruiker

3 jaar geleden

in: Elektronica

4.9K

4.9K keer bekeken

TurfGraver

3 jaar geleden

Helemaal goed.

Heb je meer informatie nodig om de vraag te beantwoorden? Reageer dan hier.

Antwoorden (1)

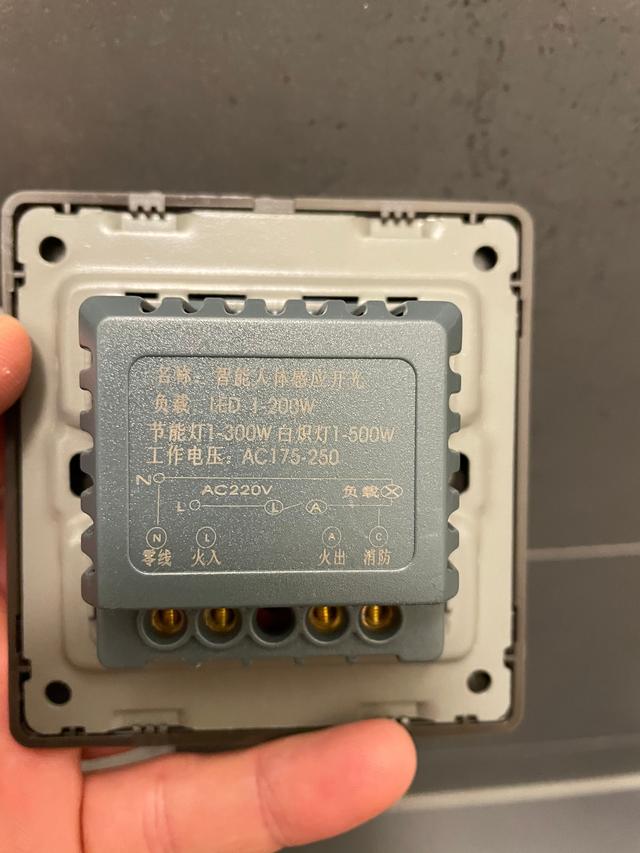

Je ziet de lamp in het schema (rondje met een kruisje). De schakelaar zit tussen de bruine draad en de lamp (en van schakelaar gaat het met zwart (schakeldraad) naar de lamp).

Deze sensor sluit je op bijna dezelfde manier aan. Bruin gaat op de L, zwart gaat op de A. De zwarte draad loopt naar de lamp toe en blauw zit ook op de lamp. Zo heb je een gesloten kring met een schakelaar er tussen.

De blauwe draad moet inderdaad op de N. Er is namelijk ook een stroomkring nodig om de sensor te laten werken.

Dus zoals je voorstelt klopt het.
